高圧受電とは — 低圧との違いとキュービクルの基本

オフィスビルや工場の敷地の隅にある、金属の箱。あれがキュービクル（キュービクル式高圧受変電設備）です。ビルの管理を引き継いだ、工場の新設を検討している、電気設備の仕事に就いた——そんなときに最初に出てくるのが「高圧受電」というキーワードです。この記事では、低圧受電との違いから、キュービクルの中身、保安管理の義務まで、基本を一気に整理します。

低圧受電と高圧受電の違い

電気の受け方は、電力会社との契約電力の大きさでおおむね決まります。

• 低圧受電 — 電力会社が変圧を済ませた100V/200Vを受け取る方式。一般家庭や小さな店舗はこちらで、変電設備を自前で持つ必要がありません。一般に契約電力50kW未満が目安です。
• 高圧受電 — 6,600V（6.6kV）のまま受け取り、自前の設備で100V/200Vに変圧して使う方式。一般に契約電力50kW以上で高圧受電となります。

高圧で受けると電気料金の単価面で有利になる一方、変圧のための設備（キュービクル）と、その保安管理の義務を自分で持つことになります。「単価が下がる代わりに、設備と責任を引き受ける」——これが高圧受電の本質です。

キュービクルの中身

キュービクルは「変圧器の入った箱」と説明されがちですが、実際には受電から配電までの機器一式が収まっています。電気の流れの順に並べると、代表的な構成は次のとおりです。

1. 区分開閉器（PASなど） — 電力会社との責任分界点近くに置くスイッチ。構内の事故時に切り離し、波及事故（自分の設備の事故で周辺一帯を停電させてしまうこと）を防ぐ役割を持ちます。
2. VCT（計器用変成器）と取引用メーター — 電力会社が電気料金を計るための計測部。
3. 断路器（DS） — 点検時に回路を切り離すためのスイッチ。
4. 遮断器または開閉器＋ヒューズ — 事故電流を断つ心臓部（後述のCB形/PF-S形の分かれ目）。
5. 避雷器（LA） — 雷サージから機器を守る。
6. 計器用変流器・変圧器（CT/VT） — 保護継電器や計器のための計測部。
7. 変圧器（TR） — 6,600Vを100V/200Vへ変圧。照明・コンセント用の電灯変圧器と、モーター用の動力変圧器を分けて載せる構成が典型です。
8. 進相コンデンサ（SC） — 力率を改善し、無駄な電流を減らす。
9. 配電用遮断器（MCCB） — 変圧した後の各回路への分岐。

この構成を1本の線で表した図が単線結線図で、受電設備の設計・保安・点検はこの図を共通言語として進みます。

キュービクルの方式は、事故電流を何で断つかで大きく2つに分かれます。

• CB形 — 遮断器（Circuit Breaker、多くは真空遮断器VCB）で断つ方式。保護継電器と組み合わせて動作条件を整定でき、規模の大きい設備に対応します。
• PF-S形 — 高圧限流ヒューズ（PF）と高圧交流負荷開閉器（LBS）の組み合わせで断つ方式。構成がシンプルでコストを抑えられ、一般に設備容量の小さい受電設備（目安として300kVA以下）で採用されます。

どちらが正しいという話ではなく、設備の規模と用途で選ぶものです。

保安管理の義務

高圧受電の設備は法令上の自家用電気工作物にあたり、設置者には保安の責任が生じます。代表的には次の2つです。

• 電気主任技術者の選任 — 保安の監督者を置く義務。一定条件の下で、外部の電気保安法人などへ管理を委託する形（いわゆる外部委託）が広く使われています。
• 定期的な点検 — 月次・年次の点検を保安規程に基づいて実施します。年次点検では停電を伴う点検が行われるのが一般的です。

保守を怠った設備は、自社の停電だけでなく波及事故で周辺まで止めるリスクを持ちます。高圧受電の検討では、設備費だけでなく保安管理の継続コストまで含めて比較するのが正しい見積もりです。

単線結線図に触れてみる

ここまでの機器構成は、文章より単線結線図を1枚見るほうが早く頭に入ります。

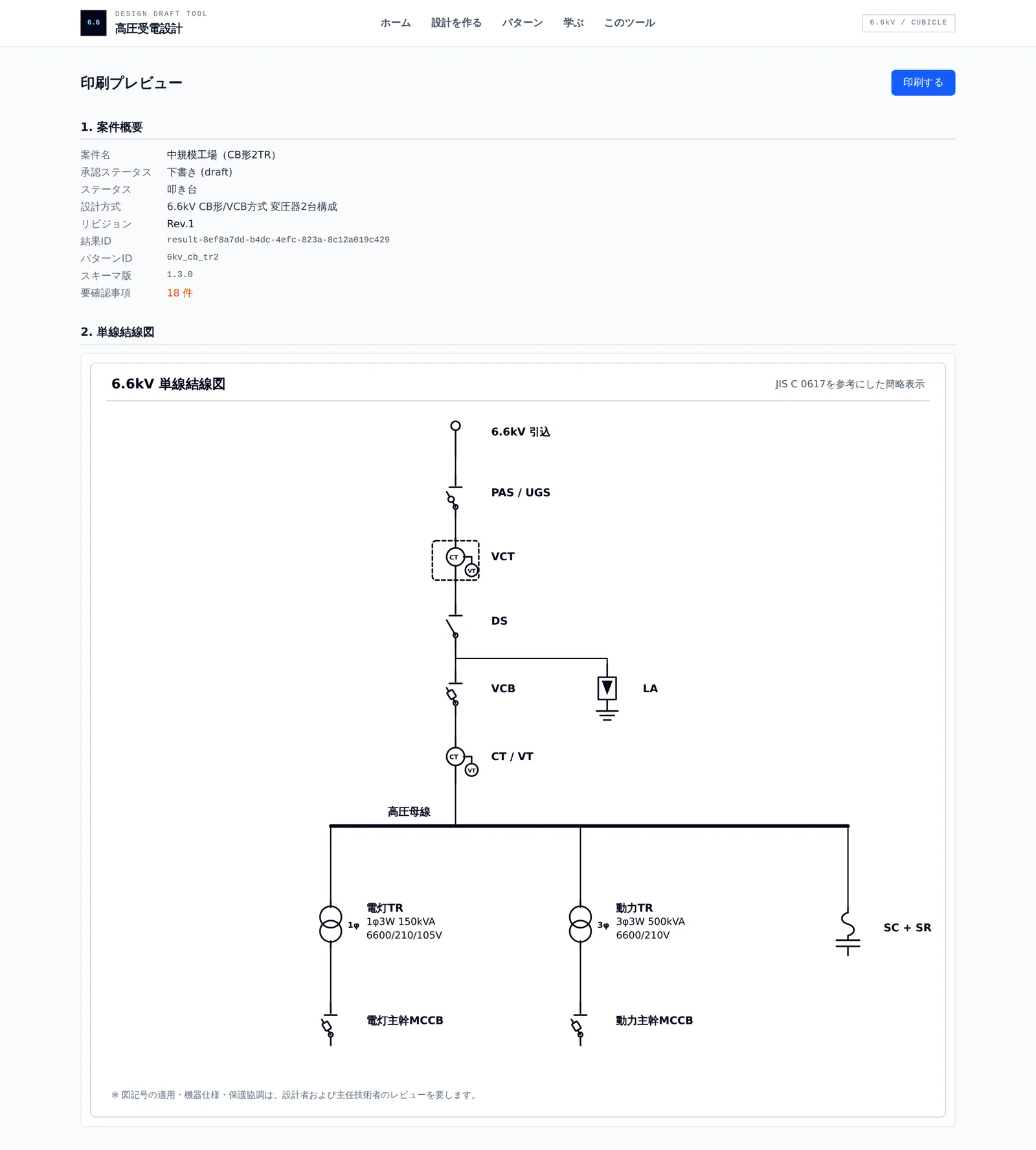

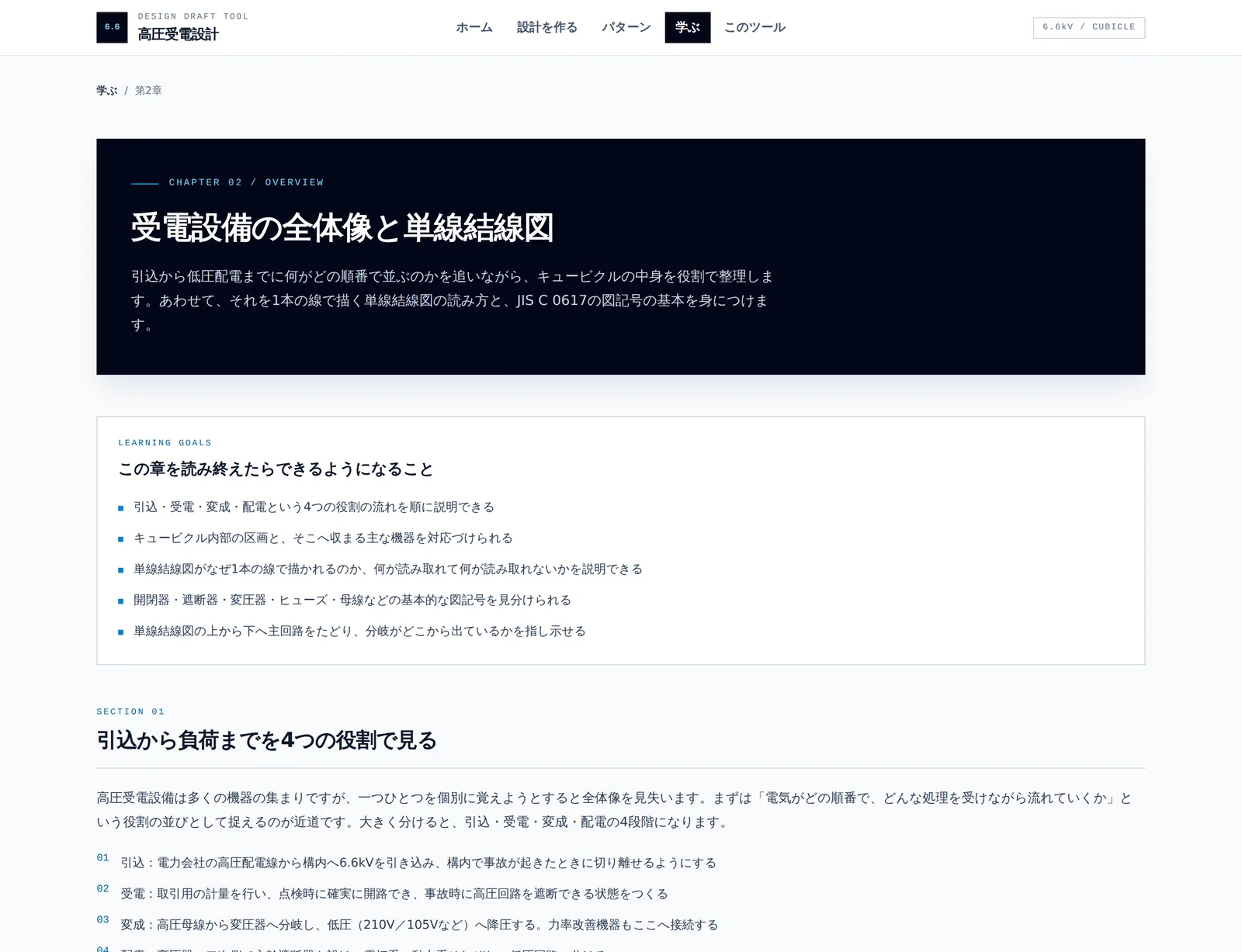

BenriWorksでは、設備条件を選ぶと6.6kV受電設備の単線結線図・機器一覧・要確認事項を叩き台として生成する無料ツール「高圧受電設備 単線結線図ジェネレータ」(外部)を公開しています。CB形・PF-S形それぞれの構成をサンプル案件で見比べられるほか、受電設備の基礎を章立てで学べる学習ページ(外部)も用意しています。生成結果はあくまで検討の出発点であり、実設備への適用に有資格者の確認が必要な点はツール内でも明示しています。

まとめ

• 高圧受電は「6.6kVで受けて自前で変圧する」方式。単価と引き換えに設備と保安責任を持つ
• キュービクルは変圧器だけでなく、受電・保護・計測・配電の機器一式の箱
• 方式はCB形（遮断器）とPF-S形（ヒューズ+開閉器）。規模で使い分ける
• 保安管理（主任技術者・定期点検）は義務。継続コストまで含めて検討する
