単線結線図の一枚目に、確認事項がついてくる

キュービクルの単線結線図を初めて任されると、白紙の前で手が止まります。変圧器の容量から決めるのか、それとも受電方式からなのか。参考図面はあるものの、どの数字が今回の条件で変わるのかが分かりません。

高圧受電設備 単線結線図ジェネレータは、設備条件を選ぶと図面と機器一覧を出します。ただし一緒に出てくるものがもうひとつあります。要確認事項の一覧です。この一覧が、一枚目を起こすときに何から決まるかを示しています。

図面より先に決まっていること

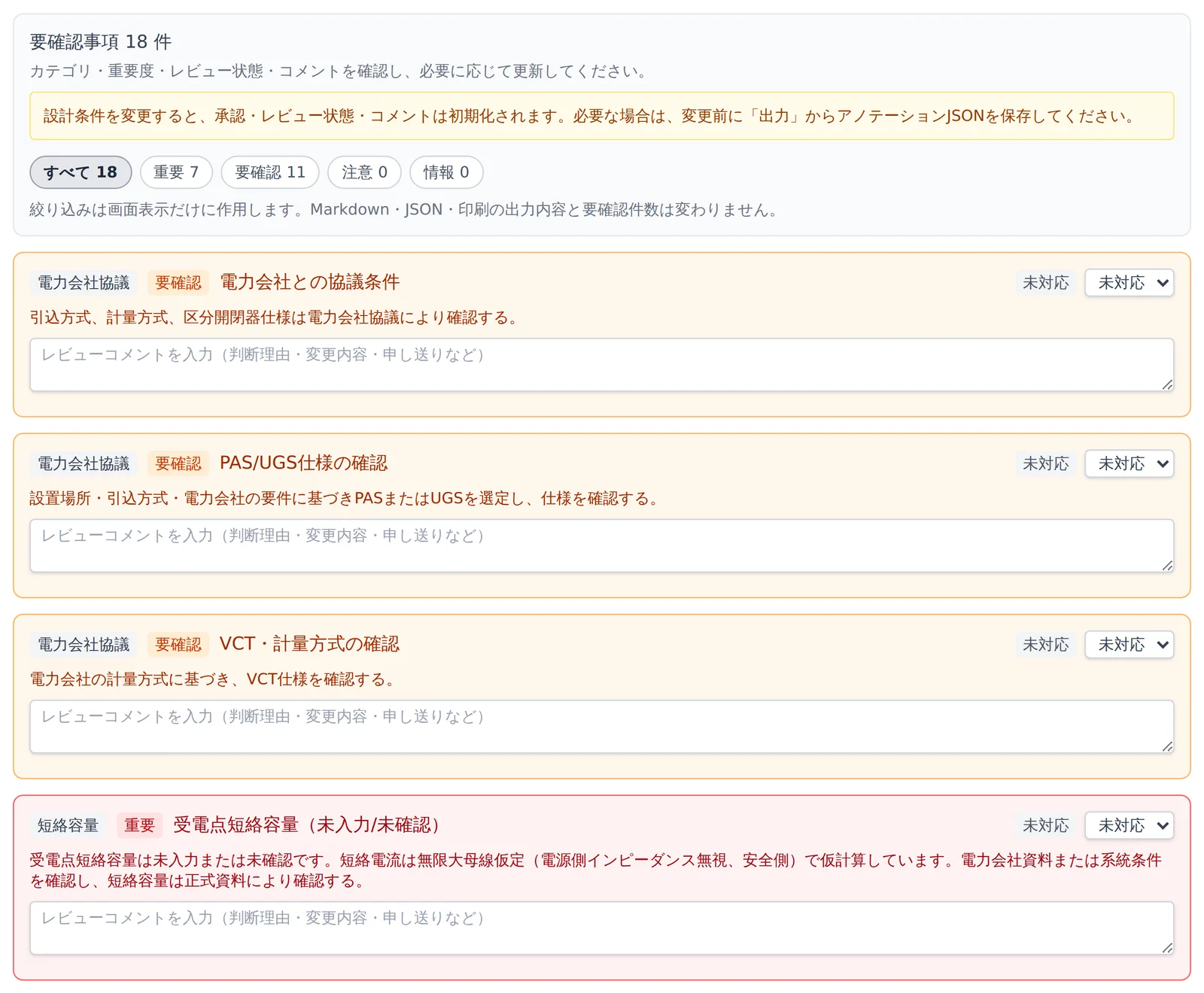

条件を入力して生成すると、一覧の先頭に並ぶのは電力会社との協議に関する項目です。協議条件そのもの、引込に使うPASまたはUGSの仕様、そしてVCTと計量方式の確認。この3件が最初に来ます。

どれも自分の側では決められません。引込方式や区分開閉器の仕様は電力会社の要件で決まり、計量方式が定まらなければVCTの位置も引き込みの構成も動きます。

そのすぐ下に来るのが受電点の短絡容量です。これも電力会社が持っている値で、決まらないうちは遮断器に必要な定格も保護協調の成立も仮置きのままです。重みは最上位の「重要」が付きます。

図面を描く前に電話をかける先がある、というのが一枚目の実態です。設計の順番は、自分で決められない条件から埋まっていきます。

主遮断装置の選択で図面が分岐する

自分の側で決める最初の分岐は、主遮断装置です。VCBを使うか、PF-S形を使うか。

この選択で、後続の確認事項がまるごと入れ替わります。PF-S形を選ぶと、適用可否、限流ヒューズの定格と溶断特性、LBSの定格と遮断容量、保護協調、遮断性能といった項目が立ちます。適用できる容量の上限を超えていれば、その確認も加わります。VCBを選べば、CT比とOCRおよびGRの整定値の側に確認事項が寄ります。

同じ変圧器1台の構成で見ると、立つ確認事項はVCBで18件、PF-S形で22件です。そのうち重みが「重要」のものは、それぞれ7件と8件になります。

主遮断装置を先に決めないまま変圧器の容量を詰めても、あとで戻ることになります。

短絡電流はどう仮置きされるか

受電点の短絡容量が未入力のまま生成すると、計算は電源側インピーダンスをゼロとみなして進みます。無限大母線仮定と呼ばれる簡易法で、電源側の内部抵抗を無視するぶん、短絡電流は実際より大きめに出ます。

大きめに出ることには意味があります。遮断容量の選定でいえば安全側に振れるためです。ただし安全側であることと、正しいことは別です。この仮定で出した数字を根拠に機器を発注すると、過剰な定格を選ぶ可能性が残ります。

変圧器の%インピーダンスも同じ扱いです。未入力の場合は容量から求めた参考値で計算し、メーカー資料での確認を求める項目が立ちます。

生成された短絡電流の数字は、協議とメーカー確認のあとで置き換わる前提のものです。数字が出た時点で確定したと読まないための仕掛けが、要確認事項の側に置かれています。

確認事項を作業リストとして使う

要確認事項は11の分類に分かれています。保護協調、短絡容量、接地、SC/SR、LBS/PF、電力会社協議、変圧器、MCCB、高調波、図面、そして保守と運用です。

重みは4段階で、上から「重要」「要確認」「注意」「情報」と並びます。重要が付くのは、確定しないまま先へ進めない項目です。受電点短絡容量の確認、短絡計算をどの前提で行ったか、PF-S形を選んだときの保護協調、標準遮断容量テーブルを超えたときの警告などがここに入ります。

一覧は項目ごとに状態を持っています。未対応、確認済、要修正、対象外の4つです。協議や資料確認が済んだ項目を確認済みに変えていくと、残った項目が次にやることになります。設計の進み方を、図面の完成度ではなく確認事項の消化で測る形です。

初めて起こす一枚目では、この一覧そのものが調べる項目のリストになります。何を確認すべきか分からない段階で、確認すべき項目名が並ぶこと自体に価値があります。

電話をかける先から埋める

白紙のCADを開く前に、まず条件を入れて一度生成してみる。出てきた図面ではなく、要確認事項の上から3つを見る。そこに並んでいるのは、電力会社に聞く項目です。

聞く先が決まれば、待っているあいだに主遮断装置の選択を詰められます。VCBかPF-S形かで確認事項の顔ぶれが変わるので、選び直したときの差も一覧で見えます。

高圧受電設備そのものの構成と各機器の役割は、「高圧受電設備とは」にまとめてあります。用語のあたりを付けてから条件入力に戻ると、確認事項の意味が読めるようになります。
