複線図の書き方 — 単線図から起こす手順を4ステップで解説

第二種電気工事士の技能試験では、課題が単線図で与えられます。しかし実際に器具を結線するには、何色の電線をどの端子につなぐかまで決めた複線図が頭に入っていなければなりません。単線図から複線図への変換は技能試験の最初の壁で、ここを「なんとなく暗記」で越えようとすると、候補問題の数だけ丸暗記が必要になってしまいます。この記事では、どの候補問題にも通用する「書く順番の原則」として複線図の書き方を解説します。

単線図と複線図の違い

単線図は、器具と器具のつながりを1本の線で表した「配線のあらすじ」です。1本の線に見えても、実際の電気は行きと帰りの2本(またはそれ以上)の電線で流れるため、施工には電線の本数と色まで表した複線図が必要になります。

複線図に起こすときに決めるのは、突き詰めると次の2つだけです。

• 電線を何本通すか（線のルート）
• それぞれ何色にするか（電線の色）

この2つを迷いなく決めるための順番が、次の4ステップです。

複線図を書く4ステップ

ステップ1: 器具を配置する

単線図と同じ位置関係で、電源・スイッチ・照明器具・コンセントを書き出します。このとき、スイッチと「そのスイッチが入り切りする器具」の対応(「イ」「ロ」などの記号)を必ず書き写しておきます。あとのステップはすべてこの対応関係を頼りに進むからです。

ステップ2: 接地側（白）を器具へつなぐ

電源の接地側（白色）から、スイッチを経由せずに、すべての照明器具とコンセントへ線を引きます。

「白は器具に直行」。これがひとつめの原則です。照明はスイッチで入り切りしますが、切るのは行きの線(非接地側)であって、帰りの線はいつでもつながっています。

ステップ3: 非接地側（黒）をスイッチとコンセントへつなぐ

電源の非接地側（黒色）から、スイッチとコンセントへ線を引きます。

「黒はスイッチとコンセントへ」。これがふたつめの原則です。コンセントは常に電気が来ていてほしい器具なので黒が直行し、照明への黒はいったんスイッチで止まります。

ステップ4: スイッチから対応する器具へつなぐ

最後に、各スイッチから、ステップ1で確認した対応記号の器具へ線を引きます(いわゆる「帰り線」)。ここで使う電線の色は、ケーブルの残りの心線で決まります。2心ケーブルなら白と黒を使い切っているため、実際の施工では残った色を割り当てることになりますが、複線図の段階では「どのスイッチからどの器具へ線が伸びるか」を間違えないことが先決です。

この4ステップを終えると、線が合流する点(電線どうしの接続点)が見えてきます。接続点にはリングスリーブまたは差込形コネクタを使うため、複線図に接続点の印を付け、各接続点で何本の電線が集まるかを数えておくと、そのまま施工の段取りになります。

3路スイッチなどの応用

階段の上下どちらでも照明を入り切りできる3路スイッチの課題では、スイッチ間を2本の線でつなぐ形が加わりますが、考え方は同じです。「電源の黒は片方の3路スイッチの0番へ」「もう片方の3路スイッチの0番から器具へ」と、原則に沿って端から順に決めていけば、暗記に頼らず書けます。

練習のコツ

候補問題を「原則で」解き直す。 完成した複線図を眺めて覚えるのではなく、白紙から4ステップの順番どおりに自分で線を引くことが重要です。同じ問題でも、順番を守って3回書くと手が覚えます。

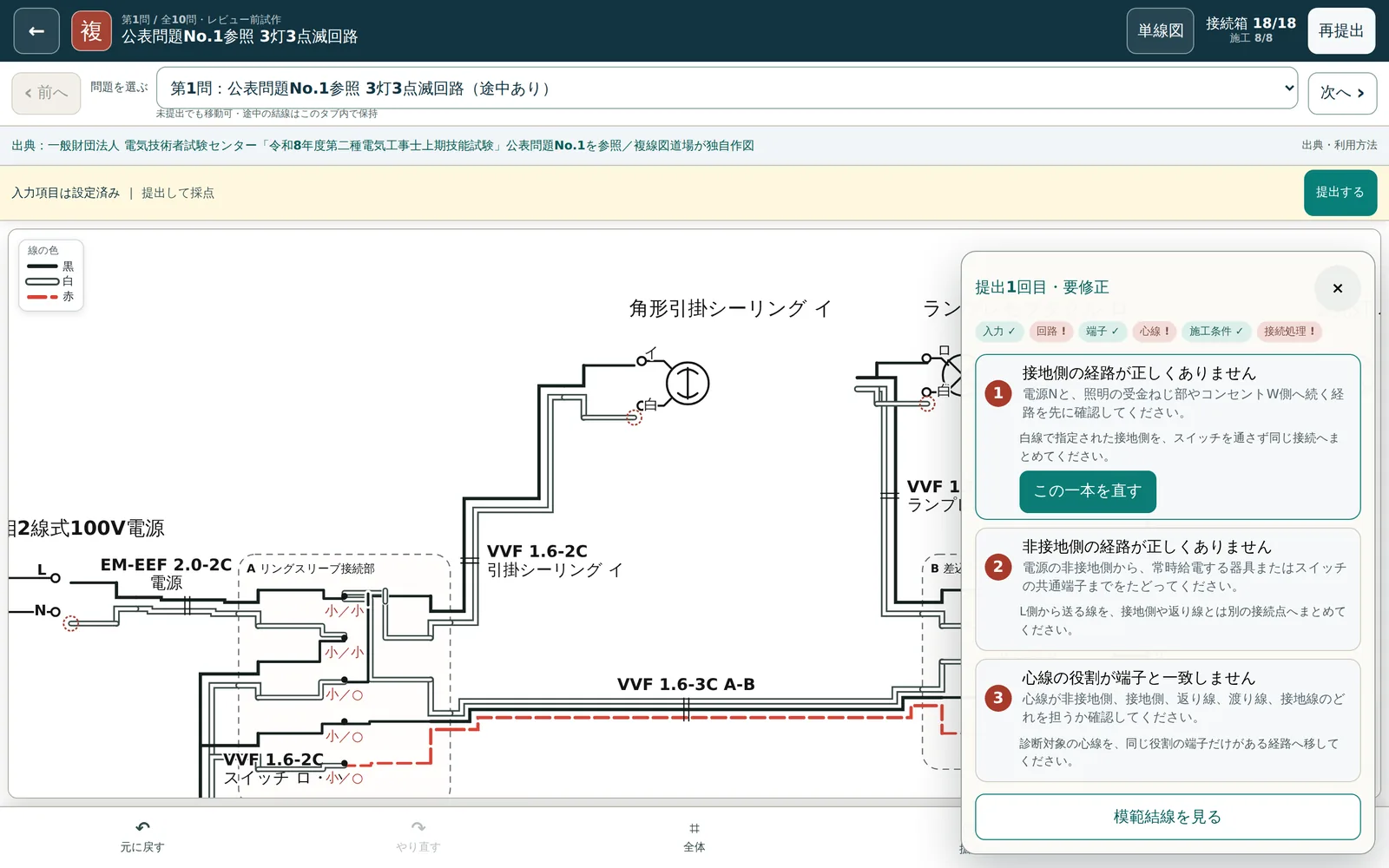

間違えたら、どのステップで間違えたかを特定する。 複線図の間違いは、たいてい「白をスイッチに通してしまった」「スイッチと器具の対応を取り違えた」のどちらかに分類できます。間違いの型が分かれば、次から注意する場所が絞れます。

時間を計る。 技能試験は40分で施工まで終える必要があり、複線図に使える時間は数分です。書けるようになったら、5分以内を目安に速度を上げていきます。

まとめ

• 複線図は「線のルート」と「色」を決める作業。順番の原則で書けば丸暗記は不要
• 白は器具へ直行、黒はスイッチとコンセントへ、スイッチから対応する器具へ帰り線
• 練習は「白紙から順番どおりに」「間違いの型を特定しながら」「時間を計って」

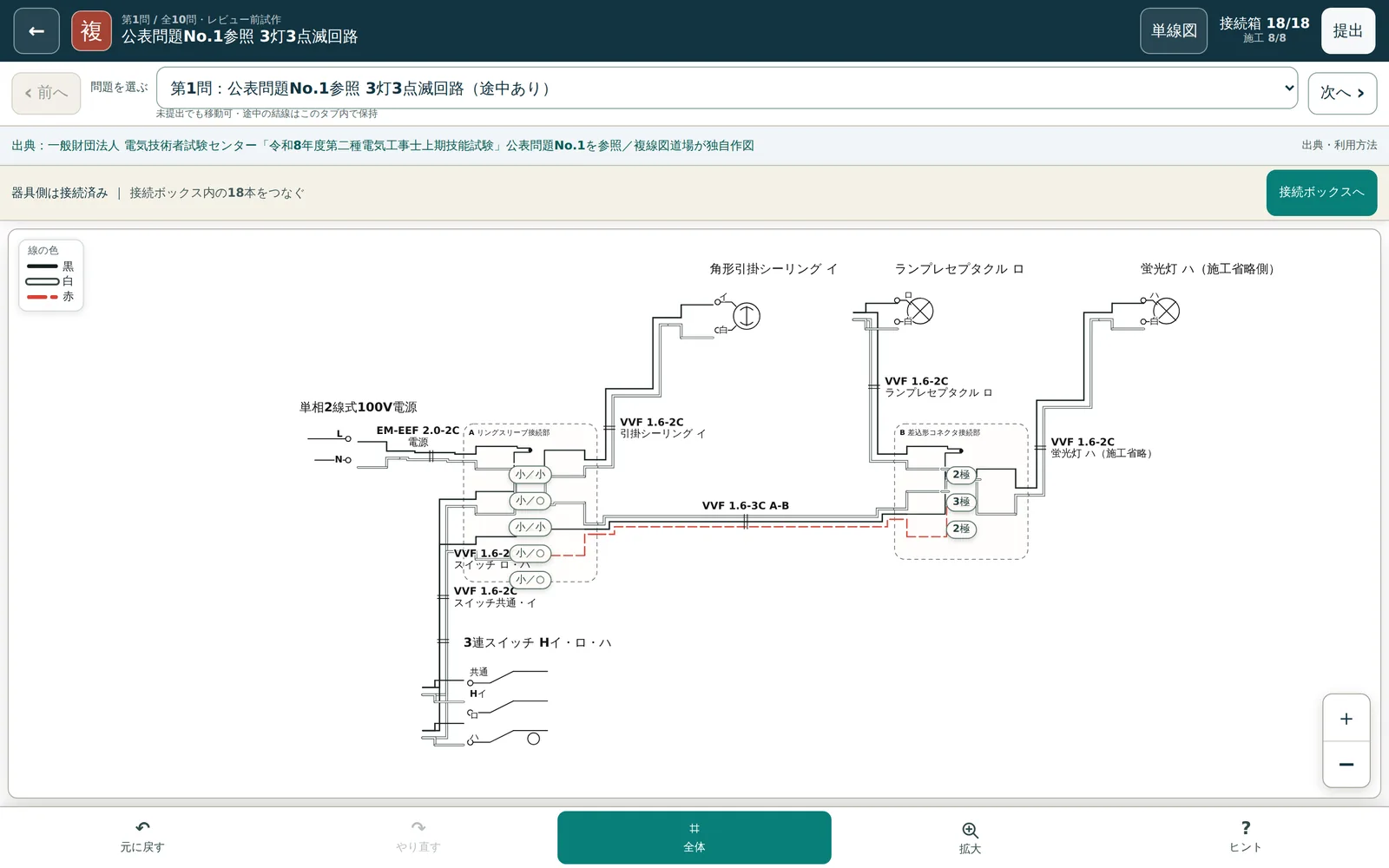

複線図が原則で書けるようになると、技能試験の残りの時間配分に余裕が生まれます。候補問題の反復には複線図道場をどうぞ。
